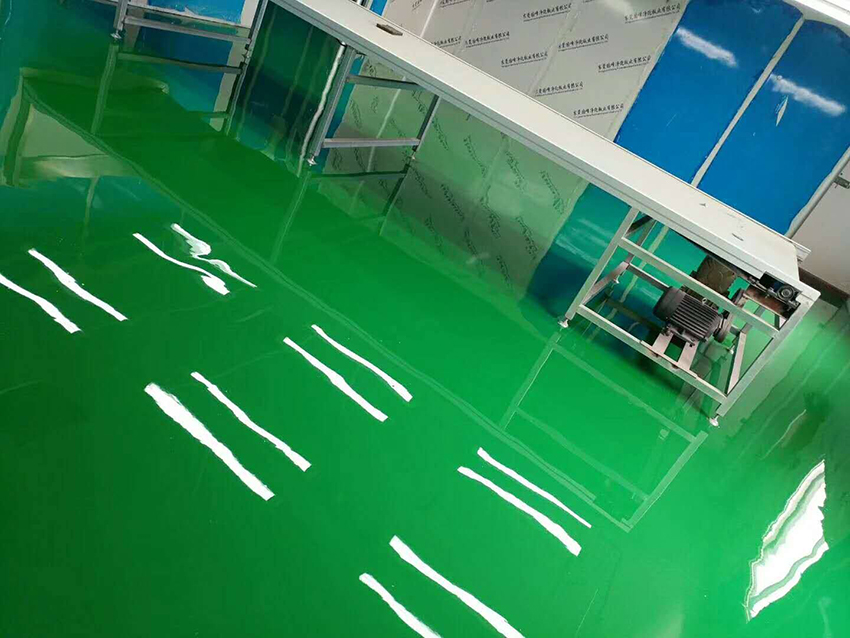

环氧树脂防静电地坪不仅能有效降低精密电子产品的维修率和损耗，还能减少低压静电对精密电子产品的危害。因此，现在许多电子工厂已经开始铺设这种环氧树脂防静电地板，那么它的具体施工过程是什么，应该注意什么呢？


1、环氧树脂防静电地板的施工工艺

　　1.底涂层
　　1.1.使用环氧防静电底漆：主漆和固化剂按比例混合，搅拌均匀；

　　1.2.滚筒均匀滚涂，无漏涂；

　　1.3.用刷子刷门、角、脚、脚等。

　　用量:0.15-0.20kg/m2

　　2.接地铜网

　　按设计要求铺设铜丝或铜箔，用导电腻子刮填缝。

　　用量：间隔2m×2m

　　3.中涂砂浆

　　3.1.使用无溶剂环氧涂料：主漆和固化剂按比例混合40～100目石英砂搅拌均匀；

　　3.2.用批刀整体全刮1～2遍；

　　3.3.固化后，打磨批刀痕等缺陷，清理干净。

　　用量：0.7kg/m2/mm

　　4.腻子层
　　4.1.环氧防静电涂料：主漆和固化剂按比例混合，加入适量填料（如石英粉、滑石粉），搅拌均匀；

　　4.2.用批刀包括1-2次，重点是填补地面坑洞缺陷；

　　4.3.固化后，用吸尘器、拧干的湿毛巾等清洁批刀痕等缺陷。

　　用量：0.2-0.30 kg/m2

　　5.封闭层
　　5.1.采用环氧自流平防静电面漆：主漆与固化剂按比例混合，搅拌均匀；

　　5.2.用批刀封闭批平。

　　用量：0.1-0.20 kg/m2

　　6.面涂层
　　6.1.采用环氧自流平防静电面漆：主漆与固化剂按比例混合，搅拌均匀；

　　6.2.用准备好的抹子自流平抹子表面或用无气喷涂机喷涂。

　　用量：1.4 kg/m2/mm




二、环氧树脂防静电地板施工注意事项

　　1、避免施工中低温高湿度条件

　　2、搅拌后的双组分材料应在短时间内施工

　　3、涂装完成后，所有维修后均可投入使用

　　4、地坪漆在15℃以上施工时，不需要活化期，甲乙混合搅拌均匀后即可施工。但在10℃以下时，需要10-30分钟的活化期，使涂层温度达到15℃以上。

　　5.施工时应特别注意现场防火。

　　6、环氧树脂防静电地板需要根据基板的平整度和应用要求来确定涂层的厚度。表面光滑度较差，应使用较厚的涂层系统，涂层重量较大，涂层较厚，如果涂层太薄，容易损坏。地板上需要防水处理。

　　7.施工过程中，现场门窗需要密封，作业空间内无灰尘、杂质等污染物。施工人员必须着装整洁，确保作业过程中无灰尘，尽量减少外部环境对面漆表面效果的影响。

　　8.施工完成后24小时内只能上人行走。三天内禁止用水湿布清洁地板。漆膜维护时间为7天，7天后可正常使用。
